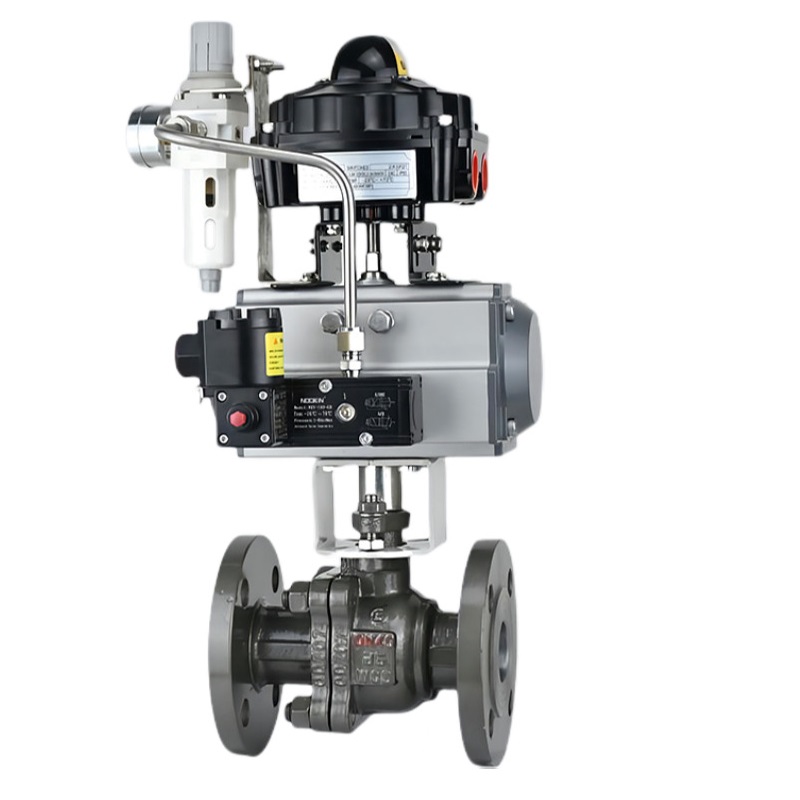

La vanne à boisseau sphérique pneumatique Q641F-16C en acier coulé est conçue pour un contrôle précis des fluides dans les environnements industriels exigeants. Idéale pour les applications à haute température, cette vanne assure une fermeture rapide, une excellente étanchéité et une résistance accrue aux pressions. Compatible avec des fluides tels que l’eau, la vapeur, l’air comprimé et les huiles, elle est dotée d’un actionneur pneumatique robuste (simple ou double effet) avec option antidéflagrante. Disponible dans les tailles DN15 à DN150, elle garantit un grand débit et une longue durée de vie, même dans les conditions les plus extrêmes.

Caractéristiques techniques :

Modèle : Q641F-16C

Type : Vanne à boisseau sphérique pneumatique (2 voies)

Matière du corps : Acier coulé (Cast Steel)

Diamètre nominal (DN) : 15 mm à 150 mm (DN15–DN150)

Pression nominale (PN) : 16 bar (PN16)

Température de service : -20 °C à +300 °C (selon joints d'étanchéité)

Fluide compatible : Eau, vapeur, air comprimé, huiles, gaz neutres

Connexion : Brides selon norme DIN, ANSI ou JIS

Actionneur : Pneumatique simple ou double effet

Option sécurité : Version antidéflagrante disponible (ATEX)

Étanchéité : Siège PTFE, RTFE, ou métal/métal

Application :

Contrôle de coupure de flux dans les industries chimiques

Réseaux de vapeur et d’huile chaude

Systèmes d'air comprimé

Usines pétrochimiques et centrales thermiques
