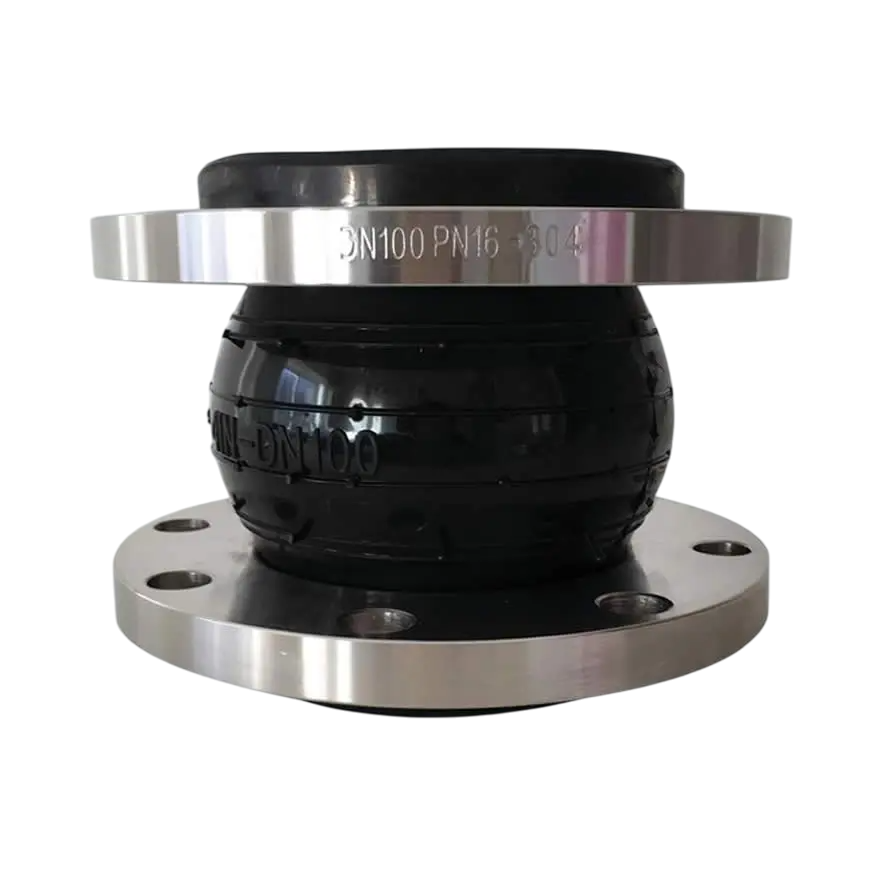

Joints flexibles en caoutchouc

Les joints flexibles en caoutchouc sont constitués d'éléments en caoutchouc renforcés par des tissus techniques ou d'autres matériaux, complétés par des brides métalliques ou des joints parallèles. Ils sont conçus pour amortir les vibrations, isoler le bruit et compenser les mouvements et désalignements dans les systèmes de tuyauterie.

Caractéristiques :

▪ Classification selon les performances :

Joints ordinaires : Conviennent au transport de fluides à des températures comprises entre -15 °C et 80 °C, ainsi qu’aux solutions acides ou basiques dont la concentration est inférieure à 10 %.

Joints spéciaux : Conçus pour des fluides présentant des exigences particulières, tels que la résistance à l’huile, à la chaleur, au froid, à l’ozone, à l’abrasion ou à la corrosion chimique.

▪ Types de structures :

Six configurations principales sont disponibles : sphère simple, double sphère, triple sphère, sphère d’aspiration pour pompe et corps coudé.

Les joints sphériques peuvent être de trois types :

Concentriques à diamètre constant

Concentriques à diamètre différencié

Excentriques à diamètre différencié

▪ Formes de surface d’étanchéité des brides :

Face surélevée

Plan plein

▪ Types de raccordement :

À bride

À filetage

À collier de serrage

▪ Plage de pression de travail :

Pressions nominales disponibles : 0,25 MPa, 0,6 MPa, 1,0 MPa, 1,6 MPa, 2,5 MPa, 4,0 MPa.

Pour les applications sous vide, les niveaux de pression vont de 32 kPa à 100 kPa (32 kPa, 40 kPa, 53 kPa, 86 kPa, 100 kPa).
