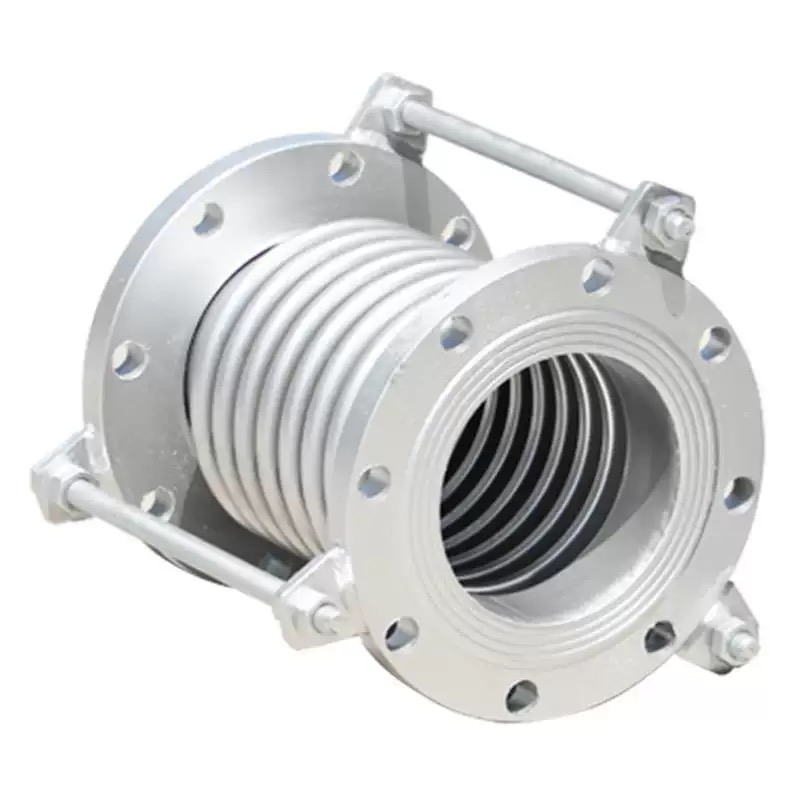

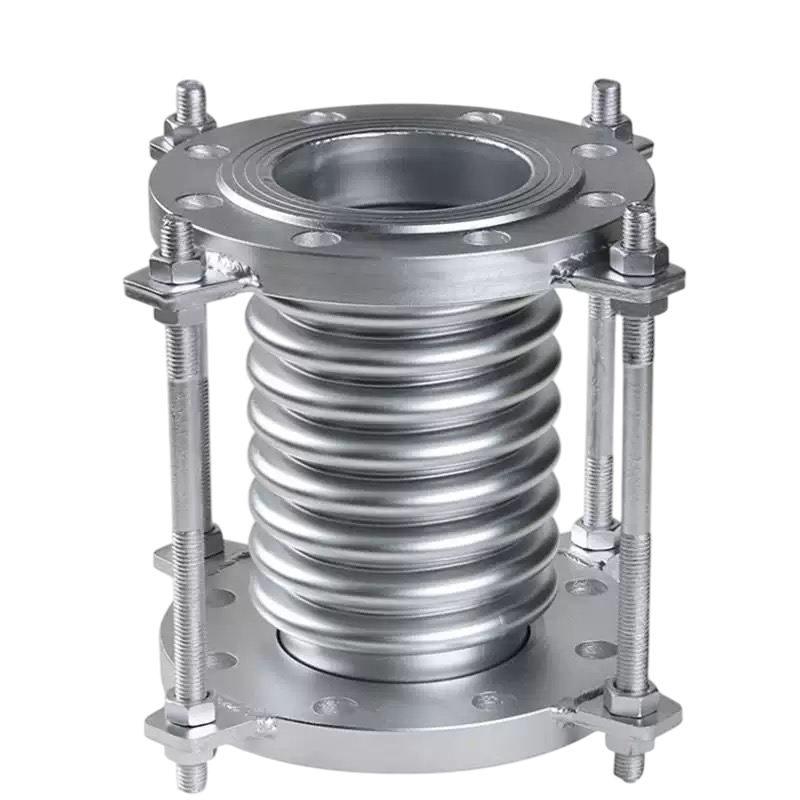

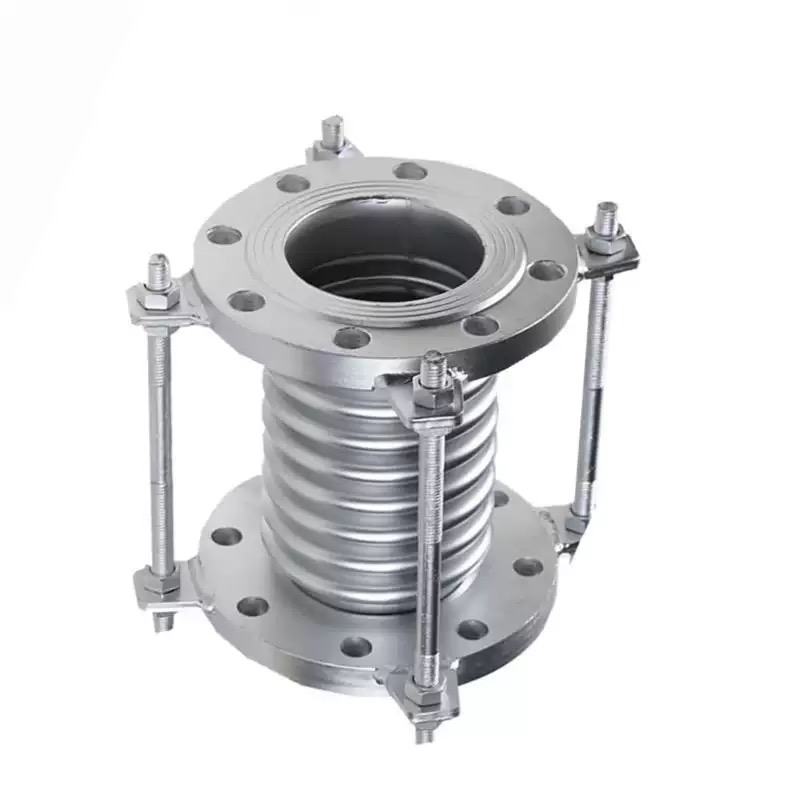

Les compensateurs ondulés, également appelés joints de dilatation, sont des dispositifs conçus pour compenser les variations dimensionnelles dans les systèmes de tuyauterie, de conduits ou de réservoirs. Ils sont composés d’un soufflet — élément élastique principal — ainsi que d’accessoires tels que des tuyaux d’extrémité, des supports, des brides et des manchons, qui ensemble forment le corps du compensateur.

Ces dispositifs utilisent la capacité du soufflet à se dilater ou à se contracter afin d’absorber les déformations causées par les variations thermiques, les déplacements mécaniques ou les vibrations. Ils appartiennent à la catégorie des éléments de compensation et sont largement utilisés dans divers secteurs industriels pour garantir la stabilité et la sécurité des installations.

Caractéristiques techniques :

Diamètre nominal (DN) : 20 à 600 mm

Pression nominale (PN) : 10 / 16 / 25 bar – Équivalents : 150LB / 10K / 16K

Température de service : 0 à 420 °C

Type de connexion : à bride

Fluide compatible : eau, gaz, pétrole, et autres fluides non corrosifs

Fonctionnalités et avantages :

▪ Compensation de déplacement :

Absorbe efficacement les déformations axiales, latérales et angulaires résultant de la dilatation thermique des canalisations.

▪ Facilité de maintenance :

La capacité d’expansion et de contraction du soufflet facilite l’installation, le démontage et l’entretien des tuyauteries et vannes associées.

▪ Réduction des vibrations :

Atténue les vibrations générées par les équipements, protégeant ainsi les canalisations et prolongeant la durée de vie du système.

▪ Résilience aux événements extérieurs :

Capable d’absorber les déformations causées par des phénomènes externes tels que les tremblements de terre, les affaissements de sol ou les déplacements de structure.
