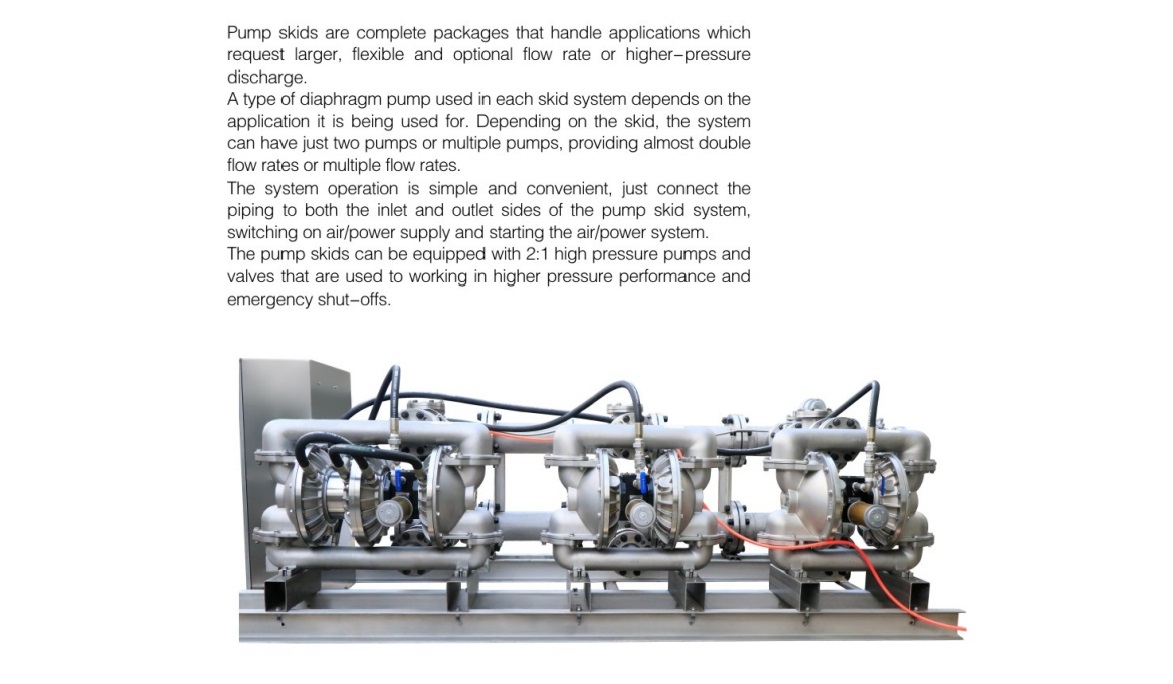

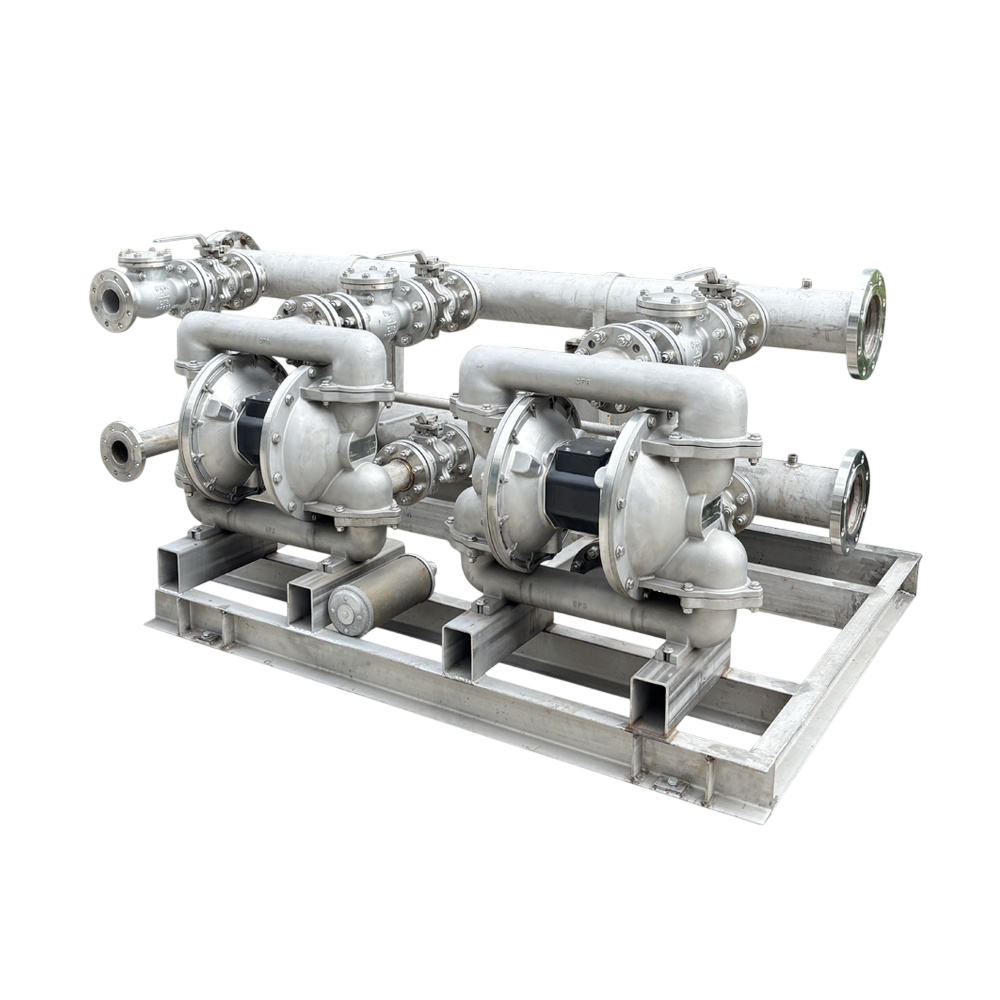

Un skid est une unité autonome où la pompe et tous ses accessoires sont montés sur un cadre métallique rigide (le châssis), facilitant ainsi le transport et l'installation rapide sur site.

Description Technique du Skid de Pompage

Le skid de pompage est une solution "clés en main" (Plug & Play) conçue pour assurer le transfert, la circulation ou l'augmentation de pression d'un fluide dans un processus industriel.

1. Composants principaux du système

• La Pompe : L'élément central (centrifuge, à engrenages, à membrane, etc.) selon la viscosité et la nature du fluide.

• Le Moteur : Généralement électrique (souvent antidéflagrant ATEX) ou parfois thermique.

• Le Châssis (Skid) : Structure robuste en acier (souvent galvanisé ou en inox) qui supporte l'ensemble et permet le levage.

• Tuyauteries et Vannes : Inclut l'aspiration et le refoulement, les vannes d'isolement, les clapets anti-retour et parfois les vannes de régulation (comme la ZJHF mentionnée précédemment).

• Instrumentation : Manomètres, débitmètres, capteurs de température et de vibrations.

• Système de contrôle : Une armoire électrique ou un boîtier de jonction pour piloter le démarrage/arrêt et la sécurité.

2. Avantages de la configuration "Skid"

• Installation simplifiée : Réduit considérablement le temps de montage sur le chantier. Il suffit de connecter les brides d'entrée/sortie et l'alimentation électrique.

• Tests en usine (FAT) : L'ensemble du système est testé et validé en usine avant l'expédition, garantissant l'absence de fuites et le bon fonctionnement.

• Mobilité : Peut être déplacé facilement à l'aide d'un chariot élévateur ou d'une grue.

• Optimisation de l'espace : La conception est compacte et optimisée par CAO pour occuper un minimum de surface au sol.

Spécifications Types

Domaines d'application

• Pétrole et Gaz : Injection de produits chimiques ou transfert de brut.

• Traitement des eaux : Dosage de chlore ou osmose inverse.

• Incendie : Groupes de pompage pour réseaux de sprinkleurs.

• Chimie : Chargement et déchargement de camions-citernes.
