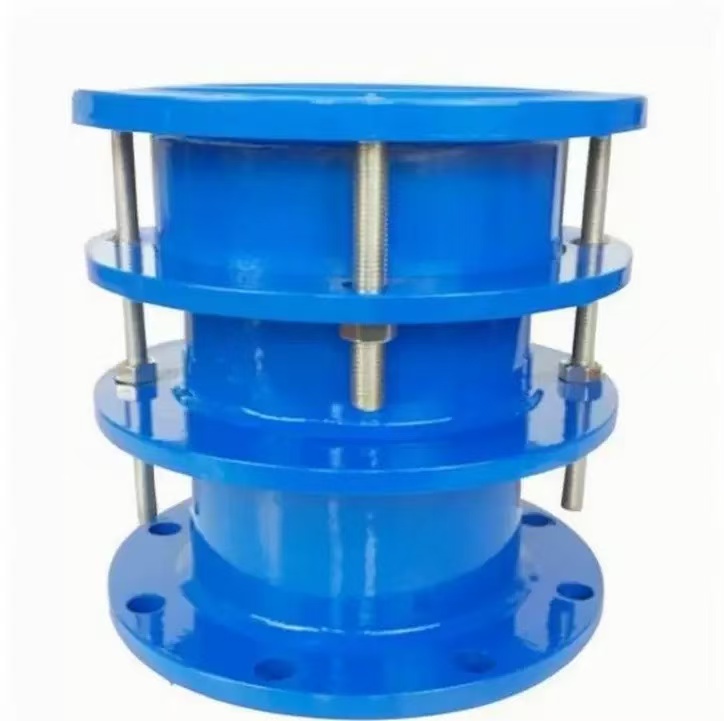

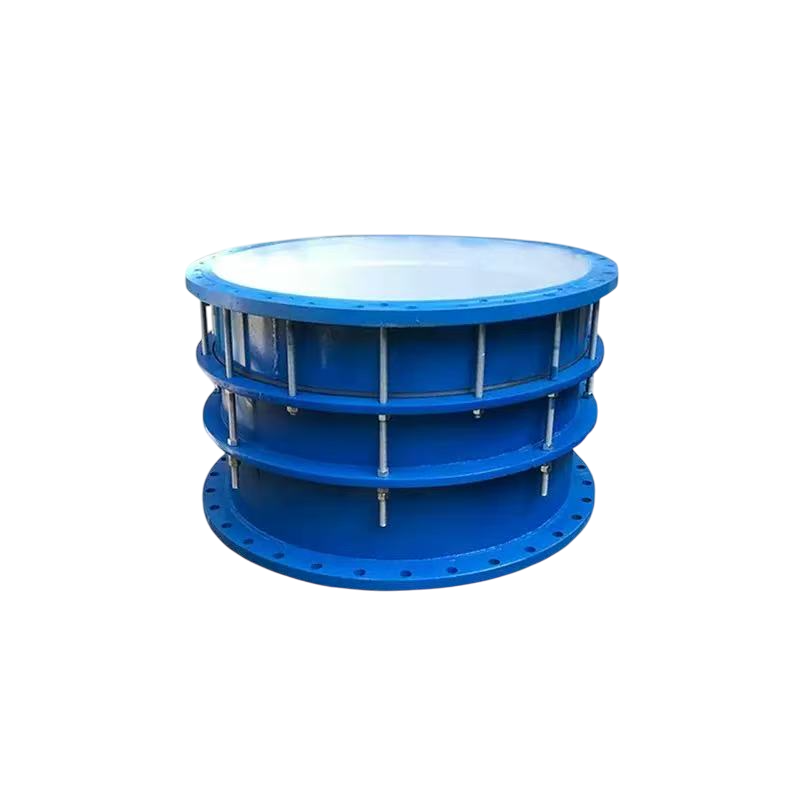

Joint de dilatation à manchon lâche à double bride avec dispositif de limitation

Le joint de dilatation télescopique à double bride est un dispositif conçu pour compenser les mouvements axiaux des canalisations tout en assurant leur sécurité. Il est constitué des éléments suivants : corps principal, bague d’étanchéité, presse-étoupe, et tube court télescopique.

Diamètre nominal : DN100~2600mm

Pression nominale : PN 6/10/16

Température de fonctionnement : -10℃~80℃

Connexion : simple bride, double bride

Milieu : eau, eaux usées, huile et autres fluides peu corrosifs

Par rapport au joint de dilatation à manchon lâche standard, ce modèle intègre un dispositif de limitation. Grâce à l’utilisation de double écrou de verrouillage, il permet de fixer précisément la quantité maximale de dilatation admissible.

Fonctionnalités et avantages :

▪ Permet la dilatation et la contraction contrôlées du pipeline dans des limites prédéfinies.

▪ En cas de dépassement de la course autorisée, le dispositif de limitation entre en action pour prévenir tout dommage structurel, garantissant ainsi le fonctionnement sécurisé du système.

▪ Particulièrement adapté aux conduites soumises à des vibrations, aux installations sur pente ou aux sections comportant des coudes, où les mouvements sont fréquents et doivent être maîtrisés.
